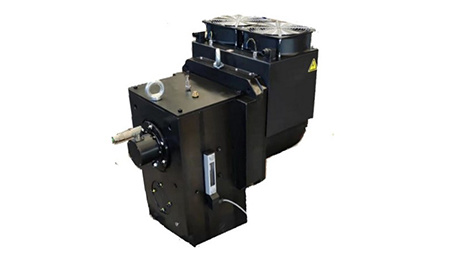

伺服電機傳動
· 單電伺服主傳動系統，采用曲柄連桿結構，結構緊湊，配合度高。
· 全閉環控制，精準反饋沖頭速度及位置信息。
· 控制元件具有過電流保護功能，有效防止元器件損壞。
· 可根據板材厚度自動調整沖壓速度及成型深度，使沖制質量更高。
· 電機采用風扇冷卻結構，無需考慮水冷機及防凍液，維護方便。
· 傳動部件采用油浸式潤滑，無需頻繁更換油液，維護方便。

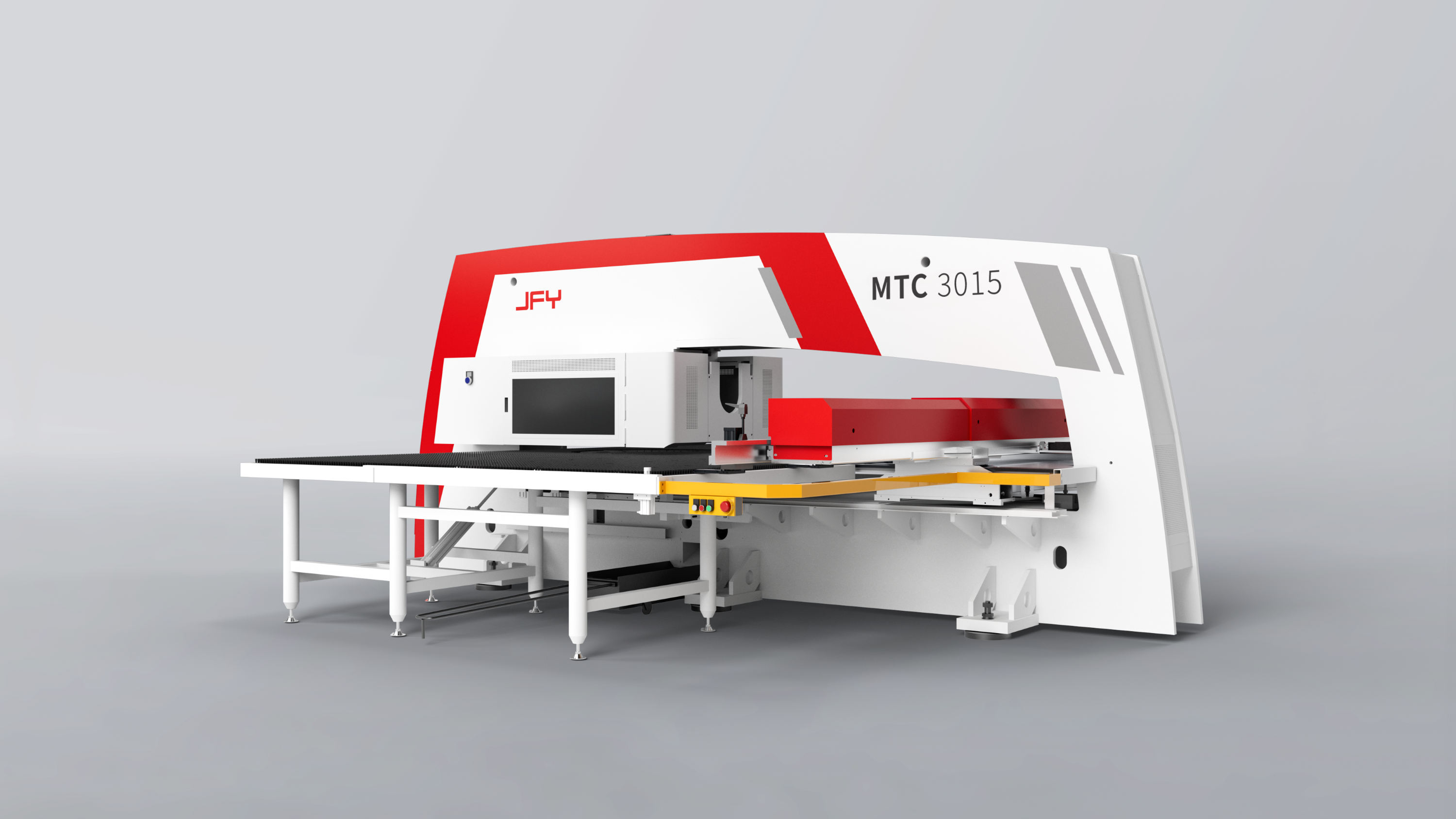

MTC系列數控轉塔沖床
-
01
高效迅速
高性能伺服沖壓，適合長期高效地加工3mm以下金屬板材。
-
02
操作便捷
直觀的模具管理及加工路徑圖形化顯示，使用更加方便。支持遠程訪問系統信息，可在線診斷系統故障，快速響應服務。
-
03
節能環保
采用先進動能逆變節能技術，使成套系統功耗小，長期使用顯著降低電力消耗，減少用電容量。
-
04
維護便捷
關鍵部件優化設計，故障率低，日常維護方便快捷，確保設備長期穩定運行。
觀看我們設備演示
體驗這款創新機器如何將靈活性、安全性和效率相結合，以提高您的操作。不要錯過這個機會，看看MTC如何改變您的生產過程。
性能特點和技術參數
特點
-
-

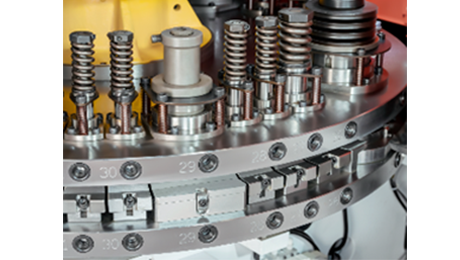

轉盤
· 轉盤采用專用的工裝進行成對加工，保證了上下模的同軸度，極大地延長了模具的使用壽命。
· 采用鑲套式設計，簡化了轉盤結構，延長了轉盤的使用壽命。
· 長導向模具，提高模具的導向精度，延長模具壽命。
· 快拆式下模結構，有效地縮短了換模時間。
· 旋轉工位采用剖分式高精度蝸輪蝸桿機構，同步及旋轉精度極高。 -

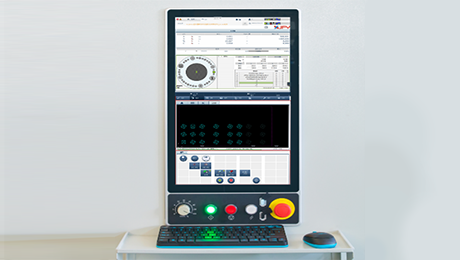

數控系統
· 定制開發的HMI上位操作界面，獨特的模具管理及轉塔信息界面，易學易懂的編程代碼，快速適應加工操作。
· 21.5 英寸液晶豎屏顯示器，集成軸坐標、轉塔信息與操作界面于一體，方便查閱機床信息。
· 系統開放性高，可為工廠MES提供方便而直接的基礎數據。
技術參數
| 型號 | 單 位 | MTC | ||
| 公稱力 | kN | 300 | ||
| 主傳動類型 | / | 單電伺服驅動 | ||
| 最大加工板材尺寸（含一次再定位） | mm | 5000×1500 | 5000×2000 | |
| 最大加工板料厚度 | mm | 6 | ||
| 一次沖孔最大直徑 | mm | Φ88.9 | ||
| 最大沖壓行程 | mm | 32 | ||
| 夾鉗數 | pcs | 3 | ||
| 模位數 | pcs | 32 | ||
| 旋轉工位數 | pcs | 2（D） | ||
| 控制軸數 | pcs | 5（X、Y、V、T、C） | ||
| 工作臺結構 | 板厚≤3 | mm | 細毛刷（含少量鋼球）固定工作臺 | |
| 3<板厚≤4 | mm | 鋼球毛刷固定工作臺 | ||
| 4<板厚≤6 | mm | 全鋼球固定工作臺 | ||
| 外形尺寸 | 長度 | mm | 5850 | 6850 |
| 寬度 | mm | 5200 | 5200 | |
| 高度 | mm | 2360 | 2360 | |
