數控系統
· 金方圓自主研發的多邊折彎系統，具有高穩定性和高傳輸效率等特點。
· 支持壓平、大圓弧、再定位功能。
·具有3D導入自動編程、刀庫計算、動態模擬、機床專用分析軟件及實時監控等功能。
TPI智能折彎中心
-
01
高效加工
折彎效率是常規數控折彎機的2-3倍，有效解決產能不足，節省人工成本。自動換邊送料，無需更換模具，通過上下折刀、壓刀方便的折出各種形狀，一次成型。
-
02
操作簡便
僅需進行上下料操作，無需輔助折彎，極大降低工人勞動強度。數控系統簡潔易用，程序編輯方便快捷，僅需簡單培訓即可操作。
-
03
節能環保
采用電伺服驅動，不工作時無電耗，相較傳統數控折彎機節能約30%-70%。無需液壓油，經濟且環保。
-
04
穩定可靠
傳動系統穩定可靠，采用全伺服驅動方式，且配自動潤滑系統，降低設備的維護成本。先進的操控系統，能精準控制折彎刀具運行位置、速度，保證設備運行穩定可靠。
性能特點和技術參數
特點
-
-

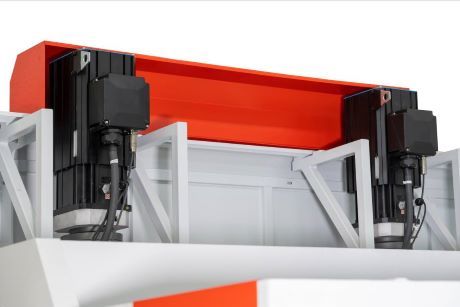

全電伺服折彎
· 運動軸全部采用伺服系統，節能、高效。
· 在數控系統控制下，可任意組合運行不同的運動路徑，從而形成不同折邊工藝組合。
· 相比于傳統電液伺服折彎機，節能效果明顯。 -

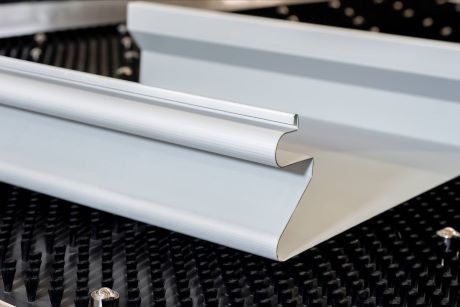

一次成型
· 無需頻繁更換模具，即可鈑金一次成型，可實現拍平、大圓弧、回形、封閉型、翻邊等特殊折彎工藝。
技術參數
| 主要規格 | 單位 | TPI2500 | |
| 最大折彎長度 | mm | 2500 | |
| 最大板材寬度 | mm | 1500 | |
| 最大對角尺寸 | mm | 2915 | |
| 最大折彎高度 | mm | 170 | |
| 90°最大折彎厚度 | 普通碳δb=450MPa | mm | 2 |
| 304不銹鋼δb=660MPa | mm | 1.2 | |
| 201不銹鋼δb=900MPa | mm | 1 | |
| 鋁板δb=300MPa | mm | 3 | |
| 最小折彎厚度 | mm | 0.35 | |
| 折邊角度范圍 | ° | 0~180 | |
| 氣源壓力 | Mpa | 0.6 | |
| 設備總功率 | kW | 65.5 | |
| 總控制軸數 | - | 13 | |
| 外形尺寸 | 長 | mm | 5805 |
| 寬 | mm | 3480 | |
| 高 | mm | 3232 | |
| 機器重量 | kg | 22000 | |
