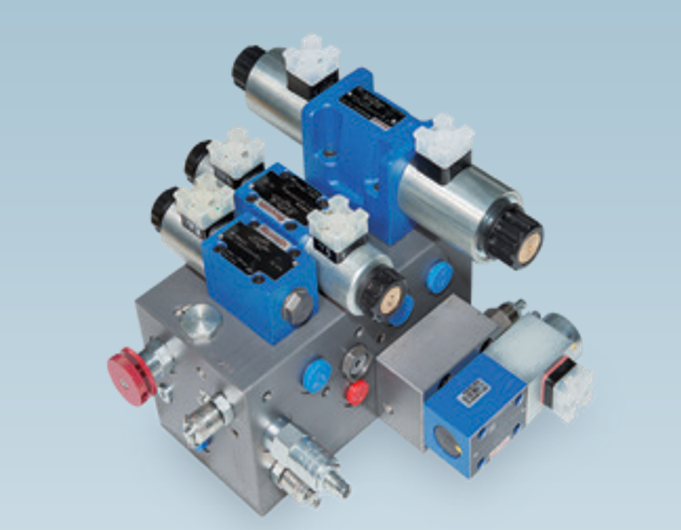

液壓系統
· 采用集成式電液伺服液壓閥組，減少管路安裝、克服漏油現象。
· 豐富的行業運用經驗，運行更加穩定可靠。
VR系列數控剪板機
-
01
精確剪切
剪切行程自動調整，實現對不同尺寸工件的快速精確剪切，提高生產效率。
-
02
操作簡便
搭載Delem數控系統，可精確控制后檔料、剪切行程、剪切角度及上下刀刃間隙，讓剪切工作更加輕松高效。
-
03
高動態響應
后擋料采用高性能直線導軌與滾珠絲杠傳動，最大行程 1000mm，移動速度可達 250mm/s，動態響應迅捷。
-
04
智能調整
根據板厚、材質的不同，系統自動調整上下刀刃間隙，保障工件質量一致性。
性能特點和技術參數
特點
-
-

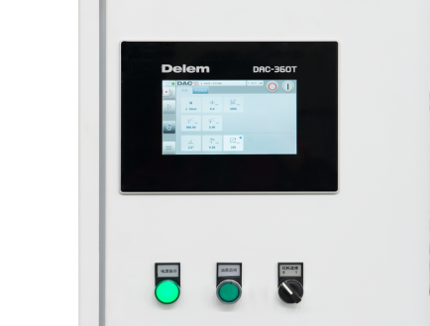

數控系統
· 采用4.7英寸高清晰LCD顯示，支持菜單式編程方式；自動計算與控制剪切角度、刀口間隙及剪切行程。
· 采用模塊化結構，柔性定義或擴展同步進給控制和輔助軸控制。
· 采用絕對位置與相對位置編程。自動搜尋參考點，也可設置記憶斷電位置。 -

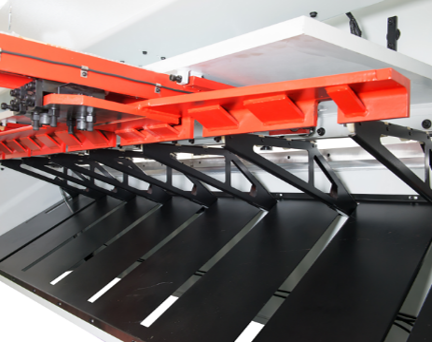

新型后擋料
· 設計新穎，結構穩定。
· 耐磨性和耐撞性較原有設計大幅提升。
技術參數
| 主要規格 | 單 位 | MVR6 | VR6 | VR8 | VR10 | |||||
| 型號 | MVR6×3000 | VR6×2500 | VR6×3000 | VR6×4000 | VR8×3000 | VR8×4000 | VR10×3000 | VR10×4000 | ||
| 剪切長度 | mm | 3070 | 2500 | 3070 | 4070 | 3070 | 4070 | 3070 | 4070 | |
| 后擋料 | 行程 | mm | 5~1000 | 5~1000 | 5~1000 | 5~1000 | 5~1000 | 5~1000 | 5~1000 | 5~1000 |
| 速度 | mm/s | ≤350 | ≤250 | ≤250 | ≤250 | ≤250 | ≤250 | ≤250 | ≤250 | |
| 油箱容積 | L | 230 | 230 | 230 | 230 | 230 | 230 | 370 | 370 | |
| 夾緊器數量 | pcs | 14 | 12 | 14 | 18 | 14 | 18 | 14 | 18 | |
| 主電機功率 | kW | 10.8 | 11 | 11 | 11 | 15 | 15 | 22 | 22 | |
| 前擋料行程（選配） | mm | 250-2500（不帶后擋料） 850-2500（帶后擋料） | ||||||||
| 外形尺寸 | 長度 | mm | 3700 | 3220 | 3700 | 4710 | 3740 | 4740 | 3770 | 4770 |
| 寬度 | mm | 3040 | 3040 | 3040 | 3040 | 3040 | 3040 | 3040 | 3040 | |
| 高度 | mm | 1745 | 1745 | 1745 | 1745 | 1750 | 1750 | 1850 | 1850 | |
